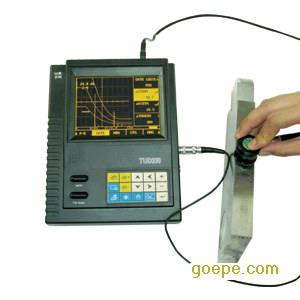

TUD210超声波探伤仪
详细信息| 询价留言TUD210超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、疏松、气孔、夹杂等)的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。功能特点：
•超高采样速率，射频波形细节尽现，*小显示范围2.5mm。
•同时具备USB和RS232串行通讯口。
•按键菜单式操作
•整机全部软件可以通过通讯口在线升级。用户可以在时代网站下载本机嵌入式软件，自行升级，方便快捷。
•拥有电子时钟日历。
•大容量存储器可存储高达400幅A扫图形及参数和40000个厚度值。
•使用大容量锂离子电池，无记忆性，连续工作时间约6小时。
•具有三条可调偏置的DAC曲线，可以适应不同行业中DAC曲线的绘制标准。
•EL高亮度图形点阵显示屏，无视角限制、不受温度、阳光影响。
•具有双闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度，有进波、 失波和自动三种报警方式。
•可以在单探头和双探头两种探伤工作方式之间任意切换。
•波形显示： 正半波、负半波、全波和射频
•探头阻尼通过菜单选择在50、150、400之间切换。
•可以利用标准试块自动生成DAC曲线。
•具有线性抑制功能，屏高的0～80%，步距：1%。
•具有打印功能，通过串行打印机打印厚度报告与波幅曲线。
•可以进行屏幕硬拷贝，将当前屏幕上的图形和菜单拷贝并打印。
•能够跟PC机通讯，拥有功能强大的windows数据处理软件。技术参数：
名称
技术数据
扫描范围（mm）
扫描范围（mm）：2.5～5000(钢纵波)
脉冲移位（ms）
脉冲移位（ms）：-20～+3400 us
探头零点（ms）
探头零点：0us～99.99us，分辨率0.01
材料声速（m/s）
材料声速：1000m/s～9999m/s
输出阻尼（W）
50，150，400
频率范围（MHz）
0.2～10
增益调节（dB）
0～110dB
垂直线性误差
≤3%
水平线性误差
≤0.2%
探伤灵敏度余量
≥50dB
动态范围
≥32dB
外型尺寸(mm)
230×184×53
重量（kg）
1.2Kg
基本配置：
1.主机
2. 3A/9V电源适配器
3.探头连接电缆
4.直探头2.5MHz20
5.斜探头5MHz8×9K2
6.耦合剂
7.背带
8.电池可选附件：
1.串行通讯电缆(9针)
2. PC端通讯软件
3.串行打印机TPUP-NH
4.探头、试块 -
